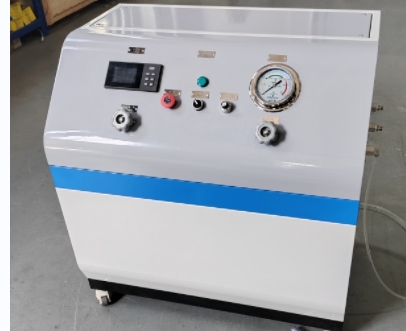

氣動水壓站（Pneumatic Hydraulic Water Power Unit）是一種利用壓縮空氣作為動力源，將氣壓能轉換為水壓能的動力裝置。它結合了氣動系統的清潔、安全和液壓系統的高壓、精確控制特點，特別適用于以水（或水基介質）作為工作流體的高壓應用場景。

---

一、基本組成

1. 氣動部分

   • 氣源處理元件：空氣過濾器、減壓閥、油霧器（三聯件），確保壓縮空氣清潔、壓力穩定。

   • 氣動增壓泵：核心部件，通過壓縮空氣驅動活塞運動，將低壓氣體能量轉換為高壓水壓能。

2. 液壓（水壓）部分

   • 水箱/水罐：存儲去離子水或防銹水溶液，防止腐蝕。

   • 控制閥組：方向閥、溢流閥、節流閥，用于調節水壓執行機構（如液壓缸、馬達）的動作。

   • 蓄能器（可選）：減少壓力波動，提高系統穩定性。

3. 輔助元件

   • 壓力表：監測氣壓和水壓。

   • 安全閥：防止超壓損壞系統。

   • 管路與接頭：耐高壓、防腐蝕材料（如不銹鋼）。

---

二、工作原理

1. 能量轉換：壓縮空氣（0.4~0.8MPa）推動氣動增壓泵的大活塞，通過機械連接驅動小活塞壓縮水，實現壓力放大（增壓比可達10:1甚至更高）。

2. 壓力輸出：高壓水（可達幾十至幾百MPa）經控制閥調節后，驅動執行機構（如水壓缸）完成推拉、夾緊、測試等動作。

3. 回程與循環：氣動換向閥控制增壓泵的往復運動，使水壓系統持續工作。

---

三、特點與優勢

優點

? 高壓輸出：水壓可達100MPa以上，遠超純氣動系統。
? 環保安全：以水為介質，無油污染，適用于食品、醫藥等清潔行業。
? 防爆性能：無電氣元件，適用于易燃易爆環境（如化工、礦山）。
? 節能：利用工廠現有氣源，無需額外電力驅動高壓水泵。
? 結構簡單：比傳統電動液壓站更緊湊，維護成本低。

缺點

? 效率較低：能量轉換（氣→機械→水壓）效率約30%~50%。
? 流量受限：氣動增壓泵流量較小，適合間歇性工作。
? 腐蝕風險：長期使用純水可能導致金屬部件銹蝕，需添加防銹劑。

---

四、典型應用

1. 高壓測試：管道、閥門、壓力容器的耐壓試驗（如消防設備檢測）。

2. 清潔行業：食品加工、制藥設備的高壓水清洗或成型。

3. 特種設備：

   • 水壓切割機（如石材、復合材料切割）。

   • 水壓脹形機（金屬管件成型）。

4. 科研實驗：高壓水射流研究、深海模擬壓力測試。

---

五、選型要點

1. 壓力需求：根據執行機構的最大工作壓力選擇增壓比（如10:1、20:1）。

2. 流量需求：氣動泵的排量決定動作速度，需匹配系統要求。

3. 介質要求：

   • 普通水（需防銹處理）或去離子水（減少腐蝕）。

   • 可選水-乙二醇混合液（低溫防凍）。

4. 氣源條件：壓縮空氣壓力（通常0.6~0.8MPa）和供氣量。

---

六、維護與常見故障

日常維護

• 定期檢查氣源三聯件（排水、加油）。

• 保持水質清潔，防止雜質堵塞閥件。

• 檢查密封件（如O型圈）是否老化泄漏。

常見故障

---
