標題：思明特氣密檢測線技術方法

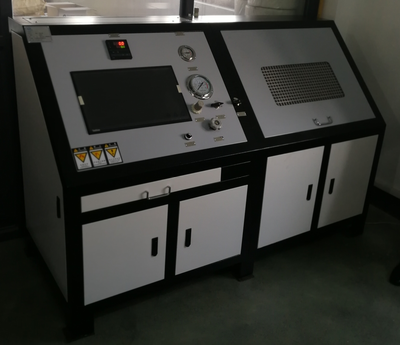

a. 檢測工裝結構：

整體框架采用40*40mm、40*60mm歐標鋁型材拼接，采用1.5mm鐵板翻邊封堵，封堵鐵板純白色噴塑，要求整體牢固無松動，型材鑲嵌銀灰色密封條，外觀干凈整潔；工裝為雙工位工作方式，一工位正在氣檢的同時，另一工位可以放置或者拿取工件，兩個工位結構一致，可分別獨立操作及控制。更換時，所有的電、氣接口采用快插結構，以方便人員操作。

b.封堵工裝：

封堵工裝采用端面密封形式，當操作者按下檢測開始按鈕后，工裝自動封堵。

c．定位：

由PLC控制氣缸自動夾緊工件完成定位，要求定位牢固、準確，對工件無損傷。當操作者按下檢測開始按鈕后，工裝定位機構自動夾緊定位，定位點需要在水室兩端，防止檢測過程中對芯體的損傷。工裝配置位置傳感器，可以檢測芯體是否安放到位，若未安裝到位則工裝定位不動作，設備蜂鳴報警。

d. 一鍵換型功能：

產品型號切換時通過顯示屏進行型號選擇，程序自動切換檢測工件參數， PLC系統中產品型號存儲數量應≥10組，并預留10%控制點。整體式工裝上帶有工裝的唯一識別二維碼，當程序選擇完成后，需要使用掃碼槍進行工裝的掃碼確認，確認合格后，方可進行后續校準工作。

e.MES系統：

設備預留 MES系統接口，能夠實時讀取檢漏儀檢測參數，并通過顯示器實時顯示檢漏儀檢測數據。檢測結果可追溯，數據能導出到招標方監控平臺，能以EXCEL格式導出，導出內容包括日期時間、檢漏儀檢測參數、檢測結果、條形碼內容、累計生產數量、可動率、生產節拍等，數據內容儲存時間≥6個月。

f．氣密性檢測儀具備高壓保護裝置，避免因氣源壓力驟變造成的設備損壞，同時保證長期使用的檢測精度及穩定性；設備進氣處安裝壓力罐與氣源過濾器，穩定設備進氣氣壓，過濾設備進氣。

g.設備框架采用鋁合金型材結構，底部安裝地腳螺栓，方便水平調整；操作臺三面密封，后側為可開閉式防護門，方便設備清潔維護及工裝換型時快插的連接、工作臺符合人機工程原理，方便操作者取放工件。

h.進線電源處增加相序保護功能。

i.PLC、伺服控制器入口處增加整流濾波功能。

j．投標方在標書中需提供整套氣密檢測設備的結構簡圖，包含但不限于工裝、設備、儲氣罐等結構，形式不限以能夠表達清晰為原則（結構圖與報價相關）。

k．投標方必須提供中文電子版投標文件。 在投標文件中投標方必須嚴格按照招標文件順序、內容提供完整的服務、技術解決方案。其中技術方案為評標的重要依據，投標方必須在投標文件中對己方的技術方案進行詳細的文字與圖解說明，使用具體數據，如生產節拍、設備功率、檢測精度等。若投標文件只簡單回復“符合”、“滿足”，將被視為未響應招標文件，其投標將被拒絕。

l. 設備裝有安全裝置及LED照明燈，且必須能夠滿足在維修過程以及調試過程中的操作方便。

m: 工裝及防錯系統：除對產品進行封堵外，還須具備對產品的固定作用，工裝釋放需要滿足合格/不合格信號和光柵信號兩個條件，工裝上配置能夠檢測標簽有無的傳感器，氣路、電路采用快換結構；

n: 控制系統：設備配置電腦顯示屏，操作者可以通過鼠標進行產品選型，管理員也可以通過電腦進行參數更改和設置，但是需要設定管理員密碼，電腦顯示屏顯示產品名稱、零件號、班次、測試結果以及時時顯示檢測過程等信息；

O: NG箱：NG箱可存放不合格產品數量應≥5件，根據產品大小，可分上下兩層;NG箱取件只可從后方取件口取出，前端入口有機械防錯;NG箱入口處配置接近傳感器，檢測不良品放入后，傳遞信號給設備PLC，消除報警，可以繼續生產;NG箱滑道為滾輪形式，方便操作。
