標題：壓力隔板水壓試驗機-密封板水壓測試臺

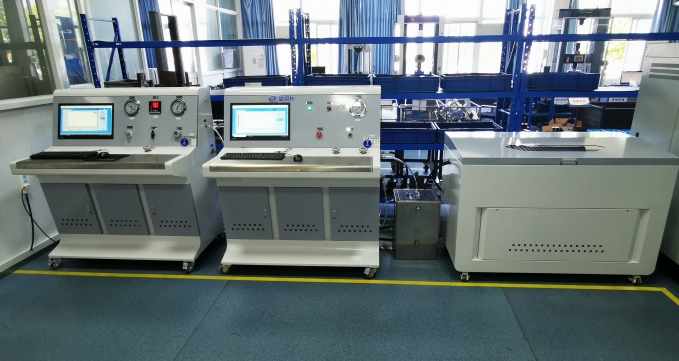

壓力隔板水壓試驗機 是用于測試 壓力容器、管道隔板、閥門組件 等承壓部件的 耐壓強度、密封性能及結構穩定性 的關鍵設備。它廣泛應用于 石油化工、電力能源、航空航天、船舶制造 等領域，確保設備在高壓工況下的安全運行。
1. 設備主要功能
-
耐壓測試：模擬高壓環境，檢測隔板在額定壓力下的變形或破裂情況。
-
密封性測試：檢查隔板與殼體之間的密封性能，防止泄漏。
-
疲勞測試（可選）：進行多次壓力循環，評估長期使用后的可靠性。
-
爆破測試（可選）：測定隔板的極限承壓能力。
2. 設備組成
| 系統模塊 | 關鍵部件 | 功能說明 |
|---|---|---|
| 高壓泵系統 | 電動/氣動增壓泵、蓄能器 | 提供穩定高壓水源（0~100 MPa，可定制更高） |
| 密封夾具 | 液壓/機械夾緊裝置、O型密封圈 | 適配不同尺寸隔板，確保測試密封性 |
| 壓力控制系統 | PLC + 觸摸屏（HMI） | 設定壓力曲線、保壓時間、自動泄壓 |
| 數據采集系統 | 高精度壓力傳感器、流量計、應變儀 | 實時記錄壓力、泄漏量、形變數據 |
| 安全防護系統 | 防爆罩、超壓泄放閥、急停按鈕 | 防止意外高壓爆裂風險 |
3. 典型測試流程
-
樣品安裝
-
將隔板固定在測試腔體內，確保密封良好。
-
-
注水排氣
-
向腔體注滿去離子水，排除空氣（避免氣泡影響測試精度）。
-
-
逐步加壓
-
按設定速率（如1 MPa/s）升壓至目標值（如30 MPa）。
-
-
保壓測試
-
維持壓力3~5分鐘，監測壓力降（判斷是否泄漏）。
-
-
泄壓檢測
-
緩慢泄壓后取出樣品，檢查形變或損壞情況。
-
4. 技術參數示例
| 項目 | 參數范圍 |
|---|---|
| 壓力范圍 | 0~100 MPa（可定制更高） |
| 壓力控制精度 | ±0.5% FS |
| 介質 | 清水、油液（防銹） |
| 測試工位 | 單工位/多工位（批量測試） |
| 數據輸出 | 壓力-時間曲線、泄漏量報告 |
5. 符合標準
-
國際標準：ASME BPVC、ISO 4126（安全閥測試）
-
國內標準：GB/T 19624（壓力容器評定）、NB/T 47013（無損檢測）
6. 選型建議
-
根據測試需求選擇壓力等級（如核電隔板需≥70 MPa）。
-
考慮自動化程度（手動 vs. 全自動）。
-
是否需要附加功能（如爆破測試、疲勞測試）。
7. 安全注意事項
-
操作人員需培訓，避免超壓風險。
-
定期校準壓力傳感器（參照J(rèn)JG 882）。
-
測試區域加裝防護罩，防止高壓液體飛濺。
8. 常見問題及解決方案
| 問題 | 可能原因 | 解決方案 |
|---|---|---|
| 壓力不穩 | 泵密封磨損、管路泄漏 | 更換密封件，檢查接頭 |
| 泄漏超標 | 密封圈老化、隔板缺陷 | 更換密封材料，復檢樣品 |
| 數據異常 | 傳感器漂移 | 重新校準或更換傳感器 |
