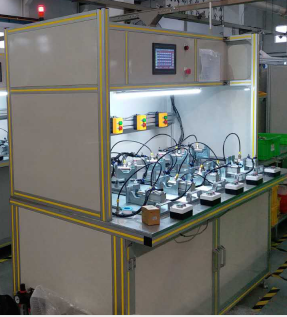

標題：換熱器脈沖試驗設備

一、產品介紹：

換熱器脈沖試驗設備可對試驗壓力，試驗溫度，試驗次數等進行控制，最大試驗壓力30Mpa，主要用于各種容器的脈沖試驗。試驗機箱體是由液壓系統和熱交換系統，控制儀表等組成的一個有機體。在門都安裝閉合檢測開關，進行測量檢測，以滿足試驗安全性。整個控制系統采用工業控制計算機＋二次控制儀表系統＋傳感器開關控制模式，并對所有的開關量進行閉合PLC 監控，采用邏輯關系，保證系統的安全和可靠，能夠進行故障記錄，自動系統鎖定邏輯，保證無人值班的試驗安全。

二、典型應用：

換熱器疲勞試驗

熱交換器脈沖試驗

二、換熱器疲勞試驗臺-交換器疲勞脈沖試驗機特點

1.拆卸被試管路后的泄漏介質自動回收；

2.可存儲 30萬次循環的脈沖壓力波形。

3.內部采用保溫層，可以控制環境溫度與液體溫度。

4.計算機數據采集處理，打印輸出壓力、疲勞次數和疲勞壓力波形；

5.使用安全。工件自動檢漏和停機；電器安全保護措施。

6.實驗數據可回訪，可以按照實驗時間、實驗次數等查詢實驗結果。

7.可實時顯示脈沖壓力波形(設定波形和實際波形)、壓力值、循環次數、流體溫度、環境溫度等參數；

三、壓力控制流程

壓力控制實驗流程

一開始需要自動泄壓閥打開，加熱器啟動，調整控制好溫度，當加熱溫度達到所需要溫度后，調整進出口的調速閥，軟件設定好實驗時間，實驗次數，開始實驗。當實驗時間出現異常，系統自動提示，當實驗結束后系統自動停止加熱器及各閥門。

如圖所示：主要包括氣動元件、加熱器、傳感器、高壓泄壓閥、管路等組成。

其中綠色線路為計算機控制信號，控制電磁閥及處理異常情況，采集數顯表壓力值，控制自動泄壓閥。

泄壓閥分為自動泄壓閥兩種方式。一開始實驗時需要排除管路被測件空氣用。

上位機控制軟件一體控制，進行數據采集、集成控制完全滿足要求。

四、基本參數
