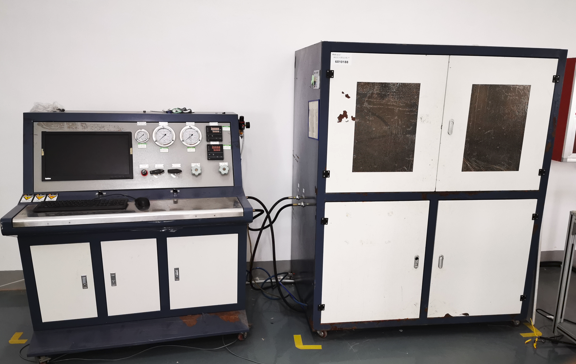

標題：圓管水壓爆破試驗臺

一、產品介紹

圓管水壓爆破試驗臺用于高頻焊接覆層鋁合金管的耐壓爆破試驗,設備為多用途型，在一套試壓系統的基礎上，僅通過更換夾具，即可分別用于扁管、方管、圓管的試壓。

二、圓管水壓爆破試驗臺技術參數

試壓管子尺寸：鋁圓管： 直徑：φ16～φ50mm ，壁厚：0.6～2.5mm 鋁矩型管：長邊30～90mm 短邊3～40mm 壁厚：0.6～2.0mm 鋁扁管：長軸：13～42mm 短軸：1.3～3mm 壁厚：0.25～0.45mm最大爆破壓力：50MPa壓力測量精度： ≤±0.5%FS介質/環境溫度：室溫工位數：2 （氣缸夾緊工位和鎖緊螺母夾緊工位）試驗樣件長度：100 — 700mm電源電壓：220V AC控制方式：計算機控制試壓介質：水

三、工作原理

圓管水壓爆破試驗臺主要是以壓縮空氣為動力源，以氣液增壓泵作為壓力源，通過對驅動氣壓力的調節來實現輸出壓力的大小，通過輸入氣的流量來控制增壓的頻率，從而控制系統的輸出流量。整套設備結構緊湊，操作簡單，安全可靠，實現計算機自動控制功能。

四、圓管水壓爆破試驗臺特點

該設備可實現 爆破試驗、泄露試驗、耐壓試驗功能，試驗壓力無級可調，泄壓安全保護，自動停機報警功能。主要器件配備我公司成熟產品氣動增壓裝置，可輕松實現輸出壓力任意可調、可控。采用液壓加緊試樣，并保證其氣密性。管路系統采用非焊接式連接，技術先進，結構設計合理。試件破裂后壓力迅速下降，系統自動停止加壓。實現計算機控制功能，可以自由設定充水排氣時間、保壓時間、充氣清洗時間、試驗壓力，試驗過程中可以任意設定單段和多段保壓測試，也可以保壓后直接爆破，升壓速度能保持恒定，可實現無級調節。試驗數據和曲線參數實時顯示、自動保存試驗結果，并任意打印試驗報表。
